Швейная машина Чайка, пожалуй, самая популярная модель домашней швейной машины, несмотря на обилие импортных швейных бытовых машин в магазинах. В свое время купить ее пришлось за немалые деньги, и она вроде как недавно еще шила хорошо, вот только что-то стала петлять.

Действительно сломаться ей почти невозможно. Корпус из алюминия, детали все металлические, узлы крепкие и надежные - все в стиле советской техники. Но вот, к сожалению, петляет она практически "с рождения" и стучит при пошиве, словно пулемет.

Еще много других "прелестей" предоставил завод вместе и инструкцией по устройству и использованию, где чуть ли не 5 страницах описано, как устроена педаль, дана электрическая схема двигателя, но ни слова о том, как настроить и выполнить ремонт швейной машины Чайка.

Модельный ряд швейных машин Чайка

Швейная машинка Чайка имеет много моделей, практически мало чем отличающиеся друг от друга: Чайка 2; 3; 142м; 132; 134; 143 и др. Швейные машины Подольского завода: Подольск 142, Подольск 125-1; Мальва имеют примерно такое же устройство, как и Чайка. Поэтому инструкцию к одной из этих машин вполне подойдёт для любой модели швейной машинки типа Чайка.

Настройка, регулировка и ремонт швейных машин Чайка практически аналогичен для всех моделей указанных выше, за исключением ремонта копира (в зависимости от модели машины) и установки некоторых параметров челночного хода.

Но поскольку наша задача научиться настраивать только строчку, ремонт многих узлов в этой статье опустим. К тому же такой ремонт невозможно сделать своими руками, не имея профессиональных знаний и опыта, да еще в домашних условиях.

Ремонт швейной машинки Чайка

Основная неисправность у машин типа "Чайка", выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек - это пропуски, петляние нижней и верней нитки, а также обрыв нитки сверху и снизу. Именно эти неисправности и способы их устранения мы и рассмотрим в этой статье.

Прежде чем приступить к ремонту и настройке швейной машины Чайка своими руками, желательно сделать профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами сверху). Отсоедините лапку, снимите иголку и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки или стола. Разберите челночное устройство: шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки, (особенно в отсеке челночного хода) пыль, грязь, очесы и хорошо смажьте машинным маслом все трущиеся, доступные места. Места, которые нужно смазывать, можно посмотреть в инструкции к машинке или смазывать все доступные трущиеся металлические детали и узлы.
Для смазки очень удобно использовать медицинский одноразовый шприц.

Обрыв нитки чаще всего случается именно у швейных машин типа Чайка.
Первая причина, приводящая к обрыву нитки - загнутое острие тупой иголки, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иголки. Используйте исправные иголки и предназначенные для швейных машин Чайка, в соответствие с инструкцией.

Обрыв нитки может быть следствием многих неисправностей, например, если иголка при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки иголка должна располагаться в центре отверстия игольной пластины, равномерно удалена от его сторон, а при выполнении операции зигзаг расстояние L должно быть одинаковым с R.

Продольная установка иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле, в верхней части машинки (прокрутите на строчке зигзаг маховое колесо и вы увидите это крепление). Ослабьте эти винты и установите (на прямой строчке) иголку строго по центру (смещая рамку игловодителя). После этого проверьте положение иголки при левом и правом уколе иголки. Надеюсь, вход иголки (при максимальной ширине зигзага), справа и слева будет равномерно удален от центра. Если иголка будет задевать край отверстия при максимальной ширине зигзага - обратитесь к мастеру, этот случай уже для него.


Поперечное положение иглы регулирует стержнем, укрепленным на пластине с двумя винтами, и пластиной прижимающей рамку игловодителя к стержню кронштейна.
Регулировка этого узла достаточно сложная и требует опыта, но, к сожалению именно этот механизм способен самопроизвольно сбиваться при работе, особенно электрической швейной машинки Чайка. Поэтому, если вы решили самостоятельно ремонтировать свою швейную машинку, следует научиться регулировать положение иголки, поскольку смещение иголки вперед - причина ее поломки, а смещение в сторону от швеи - причина пропусков.

Регулировка положения иглы требует профессиональных знаний и опыта. Если вы не уверены, что сможете самостоятельно ее выполнить, обратитесь к мастеру, поскольку она может быть причиной сбоя работы других узлов, ремонту которых невозможно научиться по скучной книге, напичканной техническими терминами и схемами.

Можно добавить, что при использовании кривой иголки на носике челнока могут образоваться зазубрины, которые "разлохмачивают" нить и обрывают. Носик челнока и должен быть идеально гладким и острым, без шероховатости. Состояние его можно определить, проведя ногтем по краю носика или с помощью лупы. Винт затяжки прижимной пластины не должен быть в зазубринах, ручка защелки должна четко фиксироваться и поверхность его должна быть чистой и гладкой.
Сам челнок тоже должен быть идеально чистым, без зазубрин и ржавых пятен.

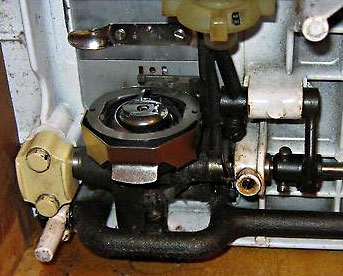

Регулировка челночного хода швейной машины Чайка

Неправильное положение челнока швейных машин Чайка приводит к обрыву нитки и появлению других дефектов строчки, в том числе и пропусков. Пропуски обычно появляются из-за неправильного положения челнока в момент встречи с иголкой - носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется пропуск. Причиной могут быть и многие другие факторы.

Для того, чтобы правильно выставить положение встречи носика челнока и иголки, необходимо регулировать положение челночного хода. Ослабить два болта, крепящие его и аккуратно, можно с помощью мощной отвертки, подвигать или отдалять ход вместе с челноком по отношению к иголке. Челночный ход вращается на оси, а не двигается вперед и назад. Это очень важный момент. Не надо его вытягивать гвоздодером или забивать молотком, он легко поворачивается на своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснить подробнее тоже очень сложно. Все что можно еще добавить - внимательно разберитесь, прежде чем, что-то крутить, а уж тем более откручивать. Оставшихся деталей после ремонта быть не должно.

Параметры ругулировки челночного хода и иголки (Чайка)

В момент встречи носик челнока и лезвия иголки, должны соблюдаться следующие параметры: зазор между носиком и лезвием примерно 0,15 мм; когда иголка выходит из нижнего положения на высоту 1,8-2,0 мм, носик должен подойти к ней выше ушка иглы на 1мм, как минимум, но не более 3 мм.

Кстати, очень важный момент, подъем иголки из нижнего положения (1,8-2,0 мм). Этот параметр влияет на образование игольной петли и на него следует обратить особое внимание. Для того, чтобы носик захватил нитку с иголки необходимо, чтобы образовалась петля, куда он и проходит, зацепляя ее. Вот поэтому иголка сначала должно пуститься вниз и затем, немного поднявшись уже встретиться с носиком петлителя.

Положение иголки регулируется еще и игловодителем, для этого имеется винт для его крепления на втулке под фронтальной крышкой.

Если установить такие параметры регулировки челночного хода, то швейная машина "Чайка" будет работать относительно нормально. Но, к сожалению, на этом ремонт ее не окончен. Еще есть много других настроек челночного хода, достаточно сложных и необходимых для швейной машины "Чайка". Именно там скрыты причины петляния нитки и столь редкостного явления для швейных машин - обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины "Чайка" инженеры предусмотрели свои особенности настройки данного узла и мало того требующего большого опыта от исполнителя. За что им и спасибо, по крайней мере, от мастеров по ремонту швейных машин - без работы они не останутся, пока есть швейные машины "Чайка".
